Защитное электроснабжение : комплексное тестирование безопасности электростанции (генераторных установок)

1. Тестирование безопасности электростанции (генераторных установок)​​​

Важность проверки безопасности энергоблоков невозможно переоценить. Эти системы играют жизненно важную роль в различных средах. От промышленных предприятий до жилых домов, чтобы обеспечить непрерывную работу во время отключения электроэнергии. Тестирование безопасности для выявления и смягчения последствий может привести к катастрофическому сбою; потенциальный риск возгорания или поражения электрическим током имеет решающее значение. Благодаря тщательным испытаниям на безопасность операторы могут обнаружить проблемы, связанные с нарушениями изоляции, заземлением и отказами компонентов, прежде чем они перерастут в серьезные инциденты. Кроме того, испытания на безопасность помогают обеспечить соответствие отраслевым стандартам и нормам, защитить оборудование и людей, которые от него зависят. Регулярные испытания на безопасность также увеличивают срок службы и производительность энергоблоков, снижают вероятность непредвиденных простоев и дорогостоящего ремонта. В конечном итоге испытание на безопасность инвестиционных петель может защитить жизнь, имущество и общую целостность энергосистемы.

2. ОСНОВНАЯ СТРУКТУРА И ПРИНЦИП РАБОТЫ​​

электростанции (генераторных установок)​

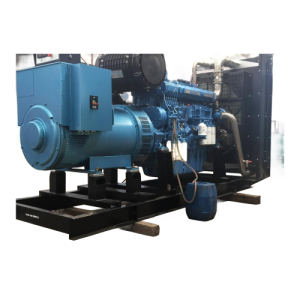

Генераторная установка обычно состоит из нескольких ключевых компонентов, работающих вместе для производства электроэнергии. Основные компоненты, включая двигатель внутреннего сгорания, генератор переменного тока, топливную систему, регулятор напряжения, систему охлаждения и выхлопа, систему смазки, зарядное устройство и панель управления. Двигатель внутреннего сгорания может использовать все виды топлива, такие как дизельное топливо, бензин или природный газ. Благодаря сгоранию топливо преобразуется в механическую энергию. Затем механическую энергию передают на генератор, там она преобразуется в электрическую энергию. Генератор переменного тока состоит из ротора и статора. Когда ротор вращается в статоре, он производит переменный ток (AC). Регулятор напряжения гарантирует, что выходное напряжение остается стабильным и находится в заданном диапазоне. Охлаждение и тепло от процесса управления выхлопной системой, а также система смазки уменьшают трение между движущимися частями. Зарядное устройство заряжает стартерную батарею и готово к использованию, а панель управления позволяет оператору контролировать и контролировать функциональность генераторной установки. Вместе эти компоненты образуют генератор, который может обеспечить надежную и непрерывную электроэнергию, особенно в случае чрезвычайной ситуации или при отсутствии основной сети .

3. Угрозы безопасности

электростанции (генераторных установок)

Общие проблемы безопасности, связанные с генераторной установкой, в случае неправильного управления могут представлять значительный риск для оборудования и персонала. Одной из основных опасностей является поражение электрическим током. Это может быть вызвано неправильным заземлением и повреждением изоляции или оголением провода. Во влажных или влажных условиях риск возрастает, поскольку вода может использоваться в качестве проводника. Перегрев — еще одна распространенная проблема. Обычно она вызвана неадекватными системами охлаждения, перегревом или плохим обслуживанием. Это может привести к возгоранию или взрыву. Риск, связанный с топливом, например его разлив, также очень важен. Потому что они могут вызвать пожар или вредное воздействие токсичных паров. Кроме того, когда генераторная установка работает в закрытом или плохо вентилируемом помещении, серьезной опасностью является отравление угарным газом, поскольку отходящие газы содержат смертельно опасные газы. Механические опасности включают ремень и движущиеся части, такие как вентилятор. Отсутствие надлежащих мер защиты и безопасности может привести к травмам. В конце концов, если нет соответствующих средств защиты органов слуха, длительное воздействие шумового загрязнения от генераторных установок может привести к потере слуха или другим проблемам со здоровьем. Благодаря строгим испытаниям, соответствующему техническому обслуживанию и соблюдению протокола безопасности можно выявить и устранить потенциальную угрозу безопасности. Очень важно обеспечить безопасную и надежную работу генераторной установки.

4. Подготовительные работы

электростанции (генераторных установок)​

Подготовка к испытаниям генераторных установок на безопасность включает в себя несколько важных шагов, обеспечивающих тщательность и эффективность процесса. Во-первых, необходим всесторонний анализ документации генераторной установки, включая руководства по эксплуатации, записи по техническому обслуживанию и инструкции по технике безопасности. Этот обзор помогает понять конкретные требования и потенциальные проблемы тестируемой генераторной установки. Далее крайне важно проверить физическое состояние генераторной установки. Проверьте наличие видимых признаков повреждений, износа или коррозии. Эти признаки могут повлиять на его производительность или безопасность. Сюда входит проверка двигателя, генератора переменного тока, топливной системы и всех электрических соединений.

Испытательная среда должна быть безопасной и быть готовой избежать любых внешних опасностей. Это включает в себя обеспечение соответствующей вентиляции для предотвращения накопления отходящих газов. Особенно угарный газ и очистите территорию от любых легковоспламеняющихся материалов. Кроме того, испытательная площадка должна быть оборудована соответствующим противопожарным оборудованием и аптечкой на случай возникновения чрезвычайной ситуации.

Весь персонал, участвующий в процессе тестирования, должен носить средства индивидуальной защиты (СИЗ), такие как перчатки, защитные очки, средства защиты органов слуха и защитную одежду. Очень важно правильно заземлить генераторную установку, чтобы предотвратить риск поражения электрическим током во время испытаний.

Перед началом испытаний все испытательное оборудование и инструменты должны быть откалиброваны, а точность проверена и проверена. Сюда входят тестер изоляции, мультиметр, группа нагрузки и тепловизор. Должен составить четкий и подробный план испытаний, перечислить цели, процедуры и меры предосторожности для каждого испытания. Эти планы должны быть доведены до сведения всех членов команды, чтобы каждый знал свои роли и обязанности.

В конце концов, важно, чтобы между командой тестировщиков и другим соответствующим персоналом были установлены четкие каналы связи. Цель — обеспечить своевременную координацию и реагирование на любые проблемы, возникающие в ходе тестирования. Благодаря тщательно подготовленным испытаниям на безопасность можно снизить потенциальный риск. Таким образом, это обеспечивает безопасную и успешную оценку характеристик производительности и безопасности генераторной установки.

5. Тестирование безопасности

электростанции (генераторных установок)​

Испытание изоляции на выдерживаемое напряжение

Испытание изоляции под давлением также называется проверкой высокого напряжения или диэлектрической прочности. Это этап, на котором генераторные установки имеют жизненно важное значение для проверки безопасности. Испытание предназначено для проверки работоспособности и долговечности изоляции в условиях высокого давления. Убедитесь, что он может работать под нагрузкой, не трескаясь и не выходя из строя.

Перед началом испытания генератор необходимо полностью изолировать от любого источника питания и обеспечить безопасность и чистоту испытательной среды. При использовании тестера высокого давления напряжение, приложенное к изоляции, будет намного выше обычного рабочего напряжения (обычно в два-три раза выше). Точное значение напряжения в соответствии со спецификациями оборудования и отраслевыми стандартами.

При проверке провод высокого напряжения тестера подсоединяется к измеряемому проводнику, провод низкого давления – к земле. Напряжение постепенно повышают до заданного значения и удерживают его в течение заданного времени, обычно в течение одной минуты. В течение всего процесса тестер контролирует ток. Стабильность малого тока свидетельствует о хорошей изоляции, значительное увеличение тока указывает на пробой или утечку изоляции. Испытание не только оценивает качество изоляции, но также выявляет потенциальные производственные дефекты или проблемы старения.

После завершения теста напряжение постепенно снижается, чтобы избежать внезапного отключения, которое может привести к нагрузке на оборудование. Все результаты испытаний, включая приложенное напряжение, поведение тока и продолжительность испытаний, необходимо тщательно записывать и сравнивать с техническими характеристиками оборудования и отраслевыми стандартами. Проведение испытаний изоляции на выдерживание напряжения эффективно оценивает безопасность и надежность генераторной установки в условиях высокого напряжения, гарантируя ее безопасную и стабильную работу в реальных условиях и предотвращая несчастные случаи с электрическим током.

Испытание на короткое замыкание

Испытание на короткое замыкание является важной процедурой при оценке безопасности и производительности генераторных установок. Этот тест предназначен для аналоговых неисправностей. Убедитесь, что генератор может выдерживать короткие замыкания, не вызывая серьезных повреждений и не создавая угрозы безопасности.

Перед началом испытаний крайне важно убедиться, что генераторные установки должным образом изолированы от основного источника питания, а также обеспечить соблюдение всех протоколов безопасности. Это включает в себя использование средств индивидуальной защиты (СИЗ), таких как перчатки, защитные очки и халаты. В зоне испытаний должен быть удален ненужный персонал и легковоспламеняющиеся материалы.

При испытании на короткое замыкание генератор подключается к контролируемым условиям короткого замыкания. Намеренно замкните определенную цепь или фазу, чтобы увидеть, как отреагирует генератор. В процессе испытаний используются трансформаторы тока и датчики напряжения для контроля электрических параметров прибора. Критические измерения включают ток короткого замыкания, падение напряжения и продолжительность неисправности. Система защиты генератора, такая как автоматические выключатели и предохранители, также должна пройти испытание. Обычная работа для обеспечения того, чтобы они находились в неисправном состоянии, быстрая локализация неисправностей, предотвращение повреждения генератора и связанного с ним оборудования.

Кроме того, также оценивалась механическая и термическая стабильность генератора в условиях короткого замыкания, чтобы гарантировать, что компоненты выдерживают нагрузку и тепло, возникающие во время неисправности. После испытания все данные будут тщательно проанализированы, чтобы определить в конструкции генератора любые слабые места или потенциальные точки отказа.

Результаты сравниваются со спецификациями производителя и отраслевыми стандартами, чтобы определить, соответствует ли генератор требуемым критериям безопасности и производительности. Любые выявленные проблемы необходимо устранять путем внесения изменений в конструкцию или принятия дополнительных защитных мер. Проводя испытания на короткое замыкание, производители и операторы могут гарантировать, что генераторные установки прочны и надежны и способны выдерживать неисправности без ущерба для безопасности и производительности.

Тепловизионное тестирование

Тепловизионное тестирование является важнейшим компонентом оценки безопасности генераторных установок, предназначенным для выявления потенциальных проблем с перегревом или рисков неисправностей путем определения распределения температуры различных компонентов.

Перед проведением тепловизионного испытания важно убедиться, что генераторная установка работает в нормальных условиях, а среда проведения испытаний чистая и свободна от помех. С помощью тепловизионного оборудования (инфракрасных камер) генераторная установка сканируется для захвата и записи распределения температуры поверхности в режиме реального времени.

Во время испытания операторы должны уделять особое внимание критически важным компонентам, таким как обмотки генератора, клеммные соединения, подшипники, системы охлаждения и распределительные панели, поскольку эти области подвержены воздействию более высоких температур во время работы. Тепловые изображения, создаваемые оборудованием, обеспечивают визуальное представление температурных условий этих компонентов: более яркие цвета указывают на более высокие температуры, а более темные цвета — на более низкие температуры. Операторы анализируют эти тепловые изображения, чтобы выявить любые аномальные горячие точки, которые могут быть вызваны ослаблением электрических соединений, повреждением изоляции или механическим трением. Если обнаружены области с аномальным повышением температуры, следует немедленно провести дальнейшую проверку и техническое обслуживание, чтобы предотвратить перерастание потенциальных проблем в серьезные проблемы.

Тепловизионное тестирование не только повышает эксплуатационную безопасность генераторных установок, но также эффективно продлевает срок службы оборудования и снижает затраты на техническое обслуживание. Регулярное проведение тепловизионных испытаний позволяет быстро выявлять и устранять потенциальные риски, обеспечивая эффективную и стабильную работу генераторных установок. Все результаты испытаний и выводы должны быть тщательно записаны и сопоставлены с историческими данными для постоянного улучшения и оптимизации стратегии обслуживания и эксплуатации генераторных установок.

6. Меры безопасности

Испытание сопротивления изоляции

В процессе испытания изоляции на выдерживание напряжения очень важно обеспечить безопасность и чистоту испытательной зоны, чтобы избежать ненужных помех и потенциальной опасности. Оператор должен носить соответствующие средства индивидуальной защиты, в том числе изолирующие перчатки, защитные очки и защитную одежду, чтобы предотвратить опасность поражения электрическим током. Перед началом испытания убедитесь, что генераторная установка полностью обесточена, все источники питания отключены. При использовании тестера высокого напряжения необходимо строго соблюдать инструкцию по эксплуатации оборудования, избегать ошибок в работе. Напряжение следует постепенно увеличивать до заданного значения, чтобы резкие скачки напряжения не могли привести к повреждению оборудования и персонала. После испытания следует постепенно снижать напряжение, не отключайте его внезапно, чтобы не повредить оборудование. Во время всего процесса тестирования тестер должен находиться далеко от зоны тестирования, чтобы избежать случайного поражения электрическим током или других повреждений. Кроме того, испытательные инструменты следует калибровать и проверять перед каждым использованием, чтобы убедиться в их правильной работе и точности .

Меры предосторожности при тестировании на короткое замыкание

Испытание на короткое замыкание с использованием большого тока и потенциально сильной дуги, поэтому меры безопасности чрезвычайно важны. Перед началом испытаний необходимо убедиться, что генератор полностью изолирован от основного источника питания, в зоне испытаний отсутствуют легковоспламеняющиеся предметы. Оператор должен носить защитное оборудование, в том числе маски, перчатки и защитную одежду, чтобы предотвратить искрение и тепловые ожоги. Перед испытанием следует проверить и откалибровать испытательное оборудование и приборы, убедиться в их правильной работе. Когда соединение оборудования с коротким замыканием должно быть прочно подключено, избегайте незакрепленных соединений, которые могут привести к нестабильности дуги или короткому замыканию. Во время испытания ненужный персонал должен держаться подальше от зоны тестирования и должны быть установлены защитные барьеры. Отслеживайте изменения тока и напряжения в режиме реального времени, чтобы гарантировать, что испытательное оборудование и генераторная установка работают в безопасных пределах. В случае возникновения каких-либо отклонений немедленно прекратите тестирование и устраните проблему. После испытания осторожно отсоедините испытательные устройства и проведите тщательную проверку, чтобы убедиться в отсутствии остаточных состояний короткого замыкания или других опасностей.

Тепловизионное тестирование

Хотя тепловизионное тестирование относительно безопасно, все же необходимо соблюдать некоторые меры предосторожности. Во-первых, убедитесь, что генераторная установка работает в нормальных условиях, но избегайте испытаний при перегрузке или нестабильных условиях, чтобы минимизировать риски. Персонал, проводящий испытания, должен носить соответствующее защитное снаряжение, чтобы избежать прямого контакта с высокотемпературными поверхностями или движущимися частями. При использовании тепловизионной камеры следуйте руководству по эксплуатации устройства, чтобы избежать повреждений или неправильной эксплуатации, которые могут привести к неверным результатам. Во время сканирования и захвата изображений не подвергайте устройство воздействию яркого света или высокой температуры, которые могут повлиять на точность теста. Операторы должны соблюдать безопасное расстояние от зон с высокой температурой или опасных зон во время съемки изображений. После завершения проверки оперативно организуйте и проанализируйте данные тепловидения и на основании полученных результатов примите необходимые меры по техническому обслуживанию. Следует вести подробные записи результатов испытаний и сравнивать их с нормальными рабочими параметрами, чтобы гарантировать, что оборудование работает в безопасных температурных диапазонах.

7. Анализ и обработка

Результаты испытаний изоляции на выдерживаемое напряжение

После проведения испытаний изоляции на выдерживание напряжения результаты необходимо тщательно проанализировать, чтобы убедиться, что генераторная установка соответствует стандартам безопасности. Зарегистрированные уровни напряжения во время испытания сравниваются с заданными пороговыми значениями для определения целостности изоляции. Любые наблюдаемые отклонения или поломки указывают на потенциальные недостатки в системе изоляции, которые могут привести к опасностям, связанным с электричеством, или неисправностям. При обнаружении аномальных результатов необходимы немедленные действия, такие как дальнейшее диагностическое тестирование или ремонт изоляции. Результаты испытаний и подробный файл корректирующих действий должны быть сохранены в соответствии с нормативными требованиями и для использования в будущем. Предлагается проводить непрерывный мониторинг и регулярно проводить повторные испытания для проверки эффективности технического обслуживания и обеспечения безопасности и производительности.

Результаты испытаний на короткое замыкание

После испытания на короткое замыкание анализ фокусируется на оценке того, как генераторная установка отреагировала на неисправности. Ключевые параметры, такие как пиковые токи, падения напряжения и время активации защитных устройств, анализируются для оценки надежности системы электрической защиты генератора. Любые задержки или сбои в реакции защитных устройств могут указывать на уязвимости, которые необходимо устранить. Если генератор или его компоненты получили повреждения во время испытания, необходимо незамедлительно выполнить ремонт или замену для восстановления работоспособности. Осмотры после испытаний и функциональные проверки имеют решающее значение для подтверждения правильности функционирования всех систем перед возвратом генератора в эксплуатацию. Уроки, извлеченные из испытаний, должны стать основой для обновлений эксплуатационных протоколов и методов технического обслуживания для повышения безопасности и надежности в будущем.

Результаты тепловизионного тестирования

После тепловизионного тестирования собранные тепловые данные подвергаются детальному анализу для выявления температурных аномалий и потенциальных проблем в генераторной установке. Области, демонстрирующие аномальные тепловые характеристики, такие как перегретые компоненты или локализованные горячие точки, помечаются для дальнейшего исследования. Коренные причины этих аномалий, такие как плохая вентиляция, ухудшение изоляции или механическое воздействие, определяются посредством дополнительных проверок и диагностических тестов. В зависимости от серьезности нарушений корректирующие действия могут варьироваться от простых корректировок до комплексного ремонта. Непрерывный мониторинг с помощью тепловидения помогает отслеживать эффективность корректирующих мер и гарантирует, что генератор работает в безопасных тепловых пределах. Всесторонняя документация результатов и предпринятых действий поддерживает текущие стратегии технического обслуживания и соблюдение нормативных требований.

8. Техническое обслуживание и уход после тестирования

Техническое обслуживание и ремонт после испытаний имеют решающее значение для обеспечения долгосрочной стабильности генераторных установок. Конкретные рекомендации различаются в зависимости от типа проводимых испытаний, при этом особое внимание уделяется испытаниям на выдерживаемое напряжение изоляции, короткому замыканию и тепловизионным испытаниям.

Техническое обслуживание после испытания изоляции на сопротивление напряжению

После испытания изоляции на выдерживаемое напряжение первостепенное значение имеет немедленный ремонт любых выявленных недостатков изоляции. Это может включать замену поврежденных изоляционных материалов или усиление существующих изоляционных слоев в соответствии с рекомендациями производителя и техническими спецификациями. Рекомендуется соблюдать регулярный график испытаний и технического обслуживания изоляции для постоянного мониторинга и оценки состояния системы изоляции. Регулярная очистка изоляционных поверхностей для предотвращения воздействия пыли, влаги или химических остатков на характеристики изоляции продлевает срок ее службы и обеспечивает стабильные характеристики.

Техническое обслуживание после испытания на короткое замыкание

Испытание после короткого замыкания и оценка устройств электрической защиты генераторной установки имеют решающее значение. Убедитесь, что все защитные устройства находятся в оптимальном рабочем состоянии, и проводите периодические функциональные проверки. Своевременно устраняйте любые аномалии или задержки реагирования, обнаруженные во время тестирования, чтобы обеспечить быструю и эффективную защиту оборудования во время электрических неисправностей. Кроме того, для обеспечения безопасности и надежности рекомендуется проводить регулярные проверки электрических соединений и систем заземления.

Техническое обслуживание после тепловизионного тестирования

После тепловизионной проверки действия по техническому обслуживанию зависят от результатов проверки. При обнаружении тепловых аномалий или перегрева крайне важно выявить первопричины и провести соответствующий ремонт. Это может включать в себя модернизацию систем вентиляции, устранение проблем с изоляцией или корректировку рабочих параметров оборудования. Регулярное использование технологии тепловидения для мониторинга теплового состояния генераторных установок помогает заблаговременно обнаруживать потенциальные проблемы и предотвращать сбои оборудования. Регулярная очистка и калибровка тепловизионного оборудования и датчиков обеспечивают точность и надежность данных испытаний.

9. Краткое содержание

Проверка безопасности генераторной установки играет решающую роль в обеспечении стабильной работы и безопасности оборудования. Эти испытания не только соответствуют нормативным требованиям, но и служат важным шагом для проверки способности оборудования эффективно работать в различных условиях. Испытание устойчивости изоляции позволяет оценить целостность системы изоляции генераторной установки при номинальном напряжении, предотвращая риск электрического пробоя или утечки. Тестирование на короткое замыкание имитирует неисправности цепи для оценки реакции устройств электрической защиты, обеспечивая быстрое и эффективное отключение питания во время неисправностей. Кроме того, тепловизионное тестирование выявляет распределение температуры между компонентами, выявляя потенциальные области перегрева или температурные аномалии, чтобы предотвратить повреждение оборудования или риск возгорания. Регулярные электрические и механические проверки дополнительно обеспечивают общую безопасность и надежность генераторной установки. В совокупности эти комплексные испытания безопасности помогают снизить потенциальные опасности и сохранить эксплуатационную стабильность и безопасность оборудования.
